比例及距離

比例種類：

將實際距離及面積依一定比率縮小繪成地圖，這比率稱為地圖比例，由於每張地圖的比例都因需要而不同，所以必須在地圖上註明，通常註明的方法有四種：
  1. 文字表達：
    例如：１厘米比１千米（１ＣＭ ＴＯ １ＫＭ）
  2. 比例尺：
  3. 分數比：
  4. 比例式：
    例如1：2000 1：5000

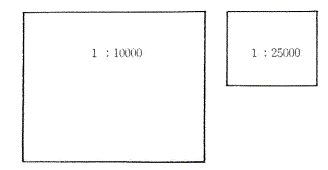

距離與面積的關係

實地距離在1：10,000的地圖上比較在1：20,000的地圖上長度會大一倍；但面積則為開方倍數加大或縮小。
  1. 距離
  2. 面積

距離：

量度地圖兩點之距離，必須以圖例中心點為準，如建築物、燈塔、山頂等之圖例，其量度之方法如下：
  1. 直線的距離－利用直尺或紙邊在地圖上量度距離，然後放在地圖邊的比例尺旁，便可找出實際的距離。
  2. 曲線的距離－將整段曲線分成若干段直線垃度或利用線來量度，亦可用紙邊沿著曲線曲折展轉然後度其長度。小繩子因有張力，並不準確，故不宜使用，利用量距器量出圖上距離再化成實際之平面距離，誤差較少，最為理想。
  3. 粗略估計距離－香港1：20,000（HM2OC）地圖上每一方格的任何一邊長度通常都是5CM。實際距離是1公里。可以利用來作粗略估計地面上事物的實際距離。

習用圖例：

圖例：
每幅地圖皆有圖邊資料（Marginal Information）方便使用者查閱，其中較重耍的是圖例。圖例是將實地上事物，根據其形狀及特徵，利用符號，圖形，顏色繪畫在地圖上，不同地圖會用不同圖例，一般而言要用圖例表達的景物分為三大類：
  1. 人工建設－包活橋樑、城鎮，道路等
  2. 天然景物－包括山嶺、海洋，植物等
  3. 界線－包括地區界線、國界等
地圖上各種慣用顏色所表示的事物。
  1. 藍－有關水的形態加河流、湖、海等。
  2. 綠－有關的植物如山林、草地、耕地等。
  3. 啡－有關地的形態如沙灘、砂地、等高線等。
  4. 紅－主要公路及其他行車路線等。
  5. 黑－小路、橋樑、鐵路，架空電纜等。
  6. 灰－建築物、峭壁、漂石、岩石等。

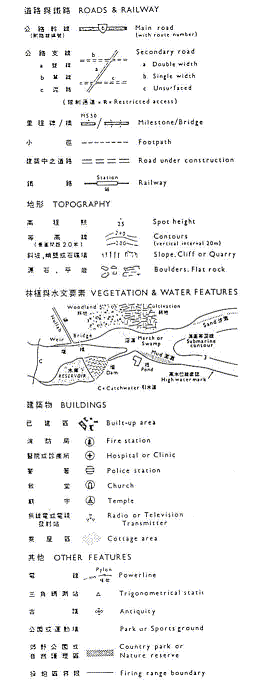

一般常見的地圖圖例
