等高線及地勢

高度表示法

1. 暈滃法－利用順沿斜坡之短線（暈滃線）表示高低，短線越疏遠，坡度越平緩；玻度越峻峭，則短線越靠攏。（圖－A）
2. 暈渲法－假設光源從西北方射來，垂直拍出的地理模型圖片相似，光和影突出陸地之高低。（圖－B）
3. 等高線法－等高線是把所有海拔高度相等地方連接起來的線（把水平線下深度相等之地方連接起來的線叫做等深線）。（圖－C）

觀察等高線要點

1. 等高線是表現地貌。
2. 等高線相隔愈遠，則地貌愈平坦。
3. 等高線愈接近，則地貌愈陡斜。
4. 等高線距離平均，則坡度平均。
5. 等高線是一連績不斷的密閉曲線，只在懸崖的地方，因坡度大斜，等高線因重疊而看來好像被切斷。
6. 等高線上闊下窄，表示凸玻，視野較近。
7. 等高線上窄下闊，則表示凹玻，視野較遠。
8. 蜿蜓曲折而相隔甚遠之等高線表示地形起伏，在該地活動人士必須小心迷途，應觀察山形去勢，以瞭解清楚。
9. 等高線之間距離愈不規則和接近，表示地形愈崎嶇，相反，則地形較平坦。

地形表示方法

1. 三角測量點－經精密測量後，找出一些山頂的高度，並標明於地圖上，以便協助測量其他地勢的高度。
2. 高程點－祗作粗略測量，用以標明一些地方的最高點或山頂的高度。

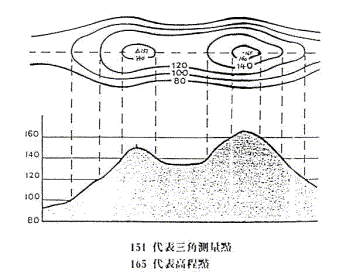

三角測量點與高程點示意圖

山形地勢的辨別

在野外普通的地貌識別有下列各種

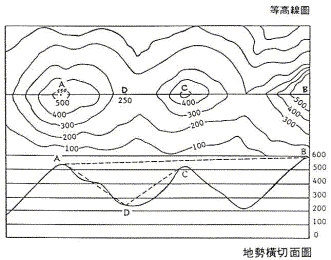

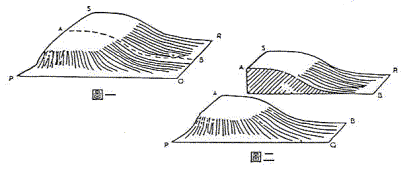

橫切面圖

因此，我們常常根據等高線圖繪畫橫切面圖。繪畫時，應按照下列的程序：

1. 選定一適當的垂直放大比數，通常不應超過５倍，以免所顯示的地形不真確。
   例如：垂直比例為1/2厘米代表1OO米或1:20000
   地圖比例為１厘米代表20000厘米或1:20000

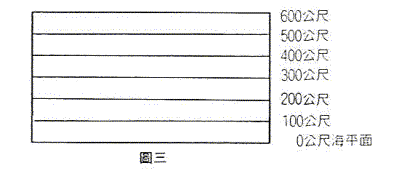

2. 按照垂直比例及ＡＢ長度畫適當數量的水平直線。最低的水平線由（0）開始編數字，以代表地形的高度。

3. 最底的一條線代表海平面；其他的依次代表100公尺200公尺等。橫線的距離依照垂直比例。所以，橫切面圖有兩比例尺，水平的和垂直的。水平比例尺和等高線圖的比例尺一樣，垂直比例尺則按實際需要而定。

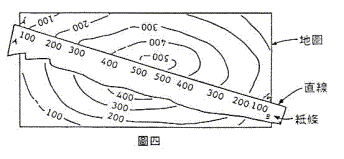

4. 把一紙條邊緣放在切面線ＡＢ上，在每一等高線和切面線相交的地方作一記號如圖（四）

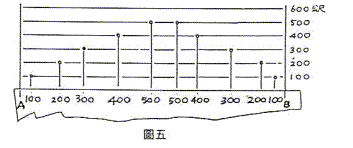

5. 把作了記號的紙條放在已準備好的圖表的海平線上，並在線上同樣註上記號。從每一個記號作一垂直線，使之和等高線所代表的高度的橫線相交。（圖五）

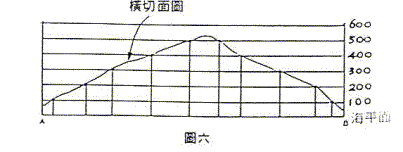

6. 把這些交點連起來，連線要盡量平滑。這連線便是ＡＢ距離的地勢橫切面圖。（圖六）


相互視程
